如何测试 SFP 光模块和光纤网线

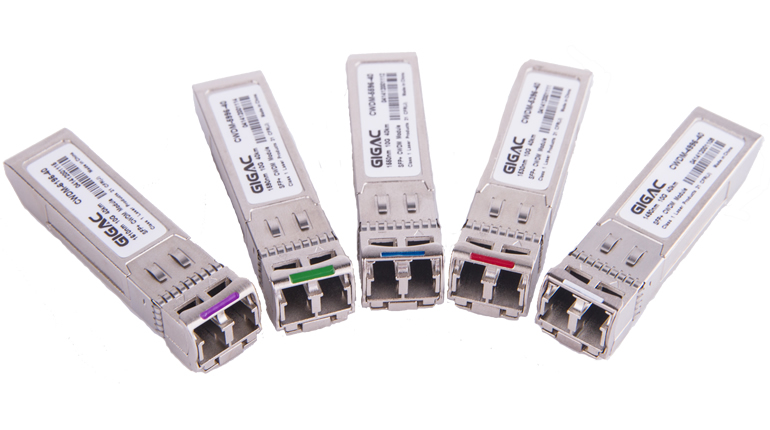

在当今的网络环境中,SFP光模块被广泛应用。近期,我们不断收到关于如何确定 SFP 光模块是否正常工作的疑问。这里所说的 SFP 泛指众多现有的各类光模块。Fluke Networks 光纤测试仪可用于测量 SFP 发出的光。


一、使用 FiberLert™ 实时光纤探测器测试 SFP 光模块

测试 SFP 光模块最简单的方法是使用 FiberLert™ 实时光纤探测器。当将其放置在有光的光纤或端口前时,它会亮起并发出蜂鸣声。这种价格低廉、袖珍型的 SFP 测试仪可使用 “非接触式”/ 无污染探测器对单模、多模 UPC 和 APC 跳线以及收发器端口进行测试。通过检查网线和 SFP 端口,可以快速将问题定位到光模块或网线。


二、使用光功率计检查 SFP 光模块

首先,将 CertiFiber™ Pro 设置为 “功率计” 模式。在主屏幕中,选择 “工具” 菜单;如果已连接 CertiFiber 模块,第二个选项将是 “功率计”。选择该项可直接进入功率计界面,它会自动开启并运行 —— 甚至无需按下 “测试” 按钮。

有一些基本配置需要应用。我们将重点关注功率计的下半部分。上半部分用于传输,但测试 SFP 时不需要用到。我们只需要测量发出的绝对功率。建议以 dBm 为单位读取,这符合许多 SFP 模块的规格。

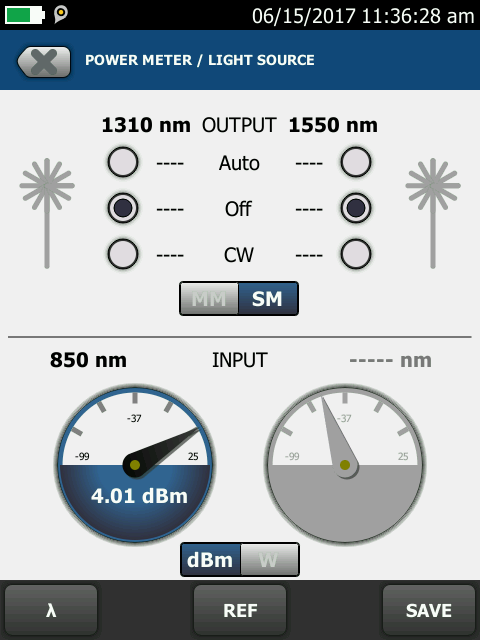

以分贝毫瓦(dBm)为单位的读数反映了许多小封装可插拔SFP光模块的规格

在功率计配置屏幕中,左下角的 λ(波长)配置很重要。您要测试的是什么?如果是多模,使用 850nm;如果是单模,使用 1310nm。按下 “Lambda” 键会弹出菜单以选择合适的波长。

如果是测试多模,使用 850nm;如果是测试单模,使用 1310nm。

Configuration of wavelength in a power meter

查阅制造商关于功率计可接受功率水平的说明。如果得到的是正数,可能需要在系统中添加一个衰减器。

关于检查方面,检查对于 SFP 模块效果不佳。检查显微镜以及相关标准,如 IEC 61300 - 3 - 35,是针对连接器设计的,而不是 SFP 的输出端口。SFP 的输入端口应该有某种类型的大面积非接触式输入端口。光纤与端口并非物理接触,所以应该能保持相当干净。即使端口上积聚了灰尘或其他杂物,可能也很难用显微镜观察到。


三、多光纤链路测试

如果您使用 QSFP 通过 MPO 连接器传输 40G 数据,可以通过两种简单的方法进行测试。一种是使用分支光缆,从 MPO 端口连接到多个 LC 连接器分支,然后将其插入 CertiFiber Pro。

另一种测试方法是将 MPO 光缆直接插入 MultiFiber™ Pro。将其设置为 “功率” 模式,您就可以看到每根光纤的功率水平。以下是仅一个通道接收光的示例:

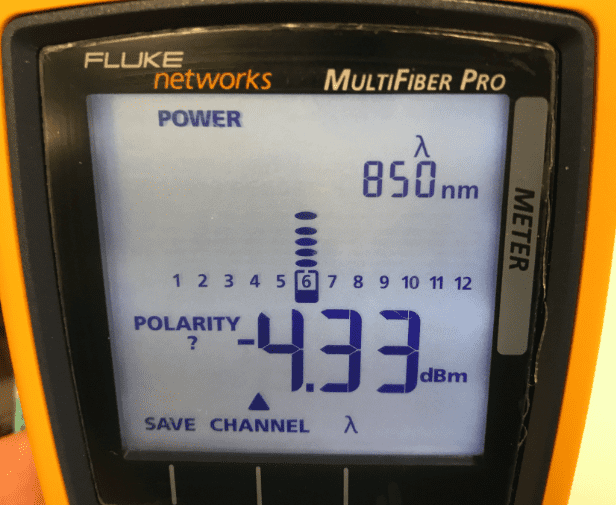

Fluke MultiFiber Pro screen configured to Power mode

配置为功率模式的 Fluke MultiFiber Pro 屏幕

请记住,如果您处理的是 40G 数据,可能只使用 4 根光纤。如果在功率计中仅看到前 4 根或后 4 根光纤有功率水平,不要感到惊讶。

通过以上这些方法,可以有效地对 SFP 光模块和与之相连的光纤网线进行测试,从而快速定位可能存在的问题,确保网络系统的正常运行。
